Zennio MAXinBOX 8 V4 - ZIOMB8V4

Actionneur multifonction KNX avec KNX Secure - 8 sorties 16 A

Actionneur multifonction pour rail DIN (4,5 unités) avec 8 sorties de relais (16 A C-Load) qui permettent une configuration multiple comme canaux de volet, sorties individuelles ou même blocs de contrôle de ventiloconvecteur de 2 tubes. Il permet le contrôle manuel au moyen de boutons poussoirs. Il dispose de 20 fonctions logiques indépendantes. Il est compatible avec KNX Secure. Accessoires : adaptateurs de volet AC/DC

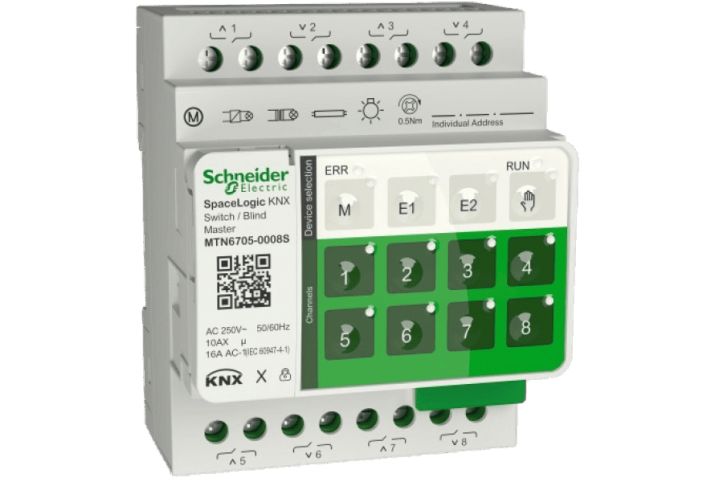

Schneider KNX - actionneur mixte 8 sorties -master- MTN6705-0008

Peut etre installé en combinaison avec l'actionneur extension (pour obtenir 16 ou 24 sorties):

Schneider KNX - actionneur mixte 8 sorties - extension - MTN6805-0008

Si votre extension n'est pas cote à cote avec le master ou la deuxieme extension vous pouvez utiliser ce cordon:

Schneider KNX Cable souple

 L'actionneur SpaceLogic KNX Master permet la commutation de
jusqu'à 8 charges ou jusqu'à 4 stores / volets roulants.
Le choix de la fonction store/ volet ou commutation est librement
configurable.
Toutes les sorties peuvent être commandées manuellement à
l'aide de boutons-poussoirs en face avant.
Le nombre de sorties peut être augmenté en connectant un ou
deux actionneurs de commutation SpaceLogic KNX Extension
Un maximum de 2 extensions peut être connectées au Master,
donc jusqu'à 24 charges peuvent être commutées ou 12 stores /
volets roulant peuvent être contrôlés.
Le Master contrôle les Extensions de commutation, leur
alimentation et communication avec le bus.
Des boutons poussoirs en face avant permettent de passer
en mode manuel, de choisir l'appareil à utiliser (Master ou
Extensions) et de contrôler les sorties.
Coupleur de bus intégré.
Le bus est connecté à l'aide d'une borne de connexion de bus, un
rail de données n'est pas nécessaire.

Schneider KNX - actionneur mixte 8 sorties - extension - MTN6805-0008

Le commutateur volets/stores permet de commander de manière indépendante jusqu’à 4 commandes de stores/volets roulants ou de commuter jusqu’à 8 charges via des contacts NO. La fonction des canaux de store ou de commutation est librement configurable. Toutes les sorties de stores/commutateurs peuvent être commandées manuellement à l'aide de boutons-poussoirs.

Doit etre installé en combinaison avec l'actionneur master:

Schneider KNX - actionneur mixte 8 sorties : MTN6705-0008

Avec "Schneider KNX - actionneur mixte 8 sorties - extension - MTN6805-0008" un connecteur est livré pour réaliser une installation cote à cote.

Si votre extension n'est pas cote à cote avec le master ou la deuxieme extension vous pouvez utiliser ce cordon:

Schneider KNX Cable souple

Interra Combo ITR508-16A

- La commande de l'éclairage peut être réalisée avec chaque sortie de l'actionneur Combo
- Le contrôle du chauffage peut être effectué avec chaque sortie de l'actionneur Combo
- Chaque sortie de l'actionneur combo peut être configurée en volet roulant/store à condition que 2 sorties consécutives soient disponibles.
- La configuration volet/store 24V peut se faire avec 4 sorties du module combo. Cependant, elle n'est disponible que sur les quatre premières sorties des blocs (*).
- La configuration Fan Coil 2 tuyaux peut être avec 4 sorties du module combo. Cependant, elle n'est disponible que dans les quatre premières sorties des blocs (*).
- La configuration Fan Coil 4 tubes peut être avec 5 sorties du module combo. Cependant, elle n'est disponible que dans les cinq premières sorties des blocs (*).
- Les fonctionnalités de chaque sortie comprennent, entre autres, des fonctions de temporisation, des portes logiques, des scènes, des fonctions de désactivation, des fonctions forcées, des compteurs d'heures de travail, des contrôles périodiques et différentes configurations pour les télégrammes de retour.
- Mémoire de la dernière situation en cas de panne de courant.

(*) chaque blocs consiste en 6 sorties de l'actionneur, et commence à la sortie 1

Siemens KNX Actionneur de commutation 12 x 10 A - 5WG1532-1DB61:

Actionneur de commutation 12 x 10ax charge c

N 532D61
Courant nominal de contact selon DIN EN 60669 : 10 AX (charge de la lampe fluorescente 140 µF), 10 A (charge résistive)

Fonctionnalités supplémentaires GAMMA
Par sortie

    Mode de fonctionnement sélectionnable (mode normal, mode temporisé, mode clignotant)
    Mode relais sélectionnable (NC/NO)
    Délais d'activation et de désactivation variables
    Deux opérations logiques sélectionnables (AND, OR, NAND, NOR, XOR, FILTER, TRIGGER)
    Envoi d'objets d'état sur demande, cycliquement et/ou automatiquement après un changement, au choix
    État de commutation sélectionnable en cas de défaillance de la tension du bus
    Valeur de départ de l'objet de commutation sélectionnable en cas de rétablissement de la tension du bus
    Ajout facultatif d'un objet de mode nocturne pour l'activation limitée dans le temps de la sortie, c'est-à-dire de l'éclairage, pendant la nuit
    Période d'activation variable pendant la nuit ou mode de commutation temporelle
    Ajout sélectionnable d'un objet pour modifier la période d'activation de nuit ou le mode de commutation temporelle
    Post-déclenchement sélectionnable (1x, 2x, 3x, 4x, 5x) de la période d'allumage en mode de commutation temporelle
    Signal d'avertissement sélectionnable avant une mise hors tension imminente par une brève mise hors tension et sous tension (clignotement) la nuit ou en mode commutation horaire et/ou par un objet d'avertissement optionnel.


Fonctions sélectionnables par sortie :

    Pour la commande manuelle ON
    Pour une commutation permanente sur OFF
    Blocage de la sortie
    Pour la mise en marche ou l'arrêt en mode forcé
    Comptage des heures de fonctionnement et surveillance des seuils
    Comptage des cycles de charge et surveillance des seuils
    Contrôle de scène 8 bits intégré avec jusqu'à 8 scènes par sortie
    Commutation des fonctions de chantier
    Objet pour la surveillance du fonctionnement de l'appareil
    Objet pour l'appel ciblé de l'état

Zennio MAXinBOX 16 V4 - ZIOMB16V4

Actionneur multifonction KNX avec KNX Secure - 16 sorties 16 A

Actionneur multifonction pour rail DIN (8 unités) avec 16 sorties de relais (16 A C-Load) qui permettent une configuration multiple comme canaux de volet, sorties individuelles ou même blocs de contrôle de ventilo-convecteur de 2 tubes. Il permet le contrôle manuel au moyen de boutons poussoirs. Il dispose de 20 fonctions logiques indépendantes. Il est compatible avec KNX Secure. Accessoires : adaptateurs de volet AC/DC.

 JUNG Actionneur 16 sorties TOR / 8 sorties volet roulant KNX 230161SR

Encombrement 8 modules (144 mm)
avec commande manuelle électronique et LED d’affichage d’état
Planification et mise en service avec ETS5 ou ultérieur.
Famille de produit ETS : Sorties
Type de produit : Sortie binaire mixte


Usage conforme

• Commutation de consommateurs électriques avec contacts libres de potentiel
• Commutation de stores, volets roulants, marquises et autres suspensions à entraînement électrique
• Montage sur rail DIN dans coffret électrique selon norme EN 60715


Caractéristiques produits

• Sorties pouvant être commandées manuellement, mode Chantier
• Retour en mode manuel et en fonctionnement sur bus
• Verrouillage des sorties individuelles manuellement ou par bus
• Fonctions centralisées
• Surveillance cyclique
• Mise à jour avec ETS Service-App


Caractéristiques mode de fonctionnement «Commutation»

• Mode contact normalement ouvert ou mode contact normalement fermé
• Fonction de retour d’informations
• Fonction d’enchaînement et fonction d’arrêt de guide forcé
• Fonction de commutation centrale avec retour commun
• Fonctions temporelles : temporisation d’activation et de désactivation, interrupteur d’éclairage d’escalier avec fonction d’avertissement
• Fonction de scènes
• Compteur d’heures de fonctionnement

Caractéristiques mode VR-Store

• Convient pour moteurs AC 230 V
• Modes de fonctionnement "Volet roulant avec lames", "Volet-roulant / Marquise" et "Volet d’aération / fenêtre de toit"
• Position de l’ouvrant à commande directe
• Position des lamelles à commande directe
• Signalisation de l’état de déplacement, de la position de l’ouvrant et de la position des lamelles
• Retour d’information cyclique pendant la phase de mouvement
• Position forcée par la commande de niveau supérieur
• Fonction de sécurité : alarmes de pluie et de gel indépendantes, 3 alarmes de vent
• Fonction pare-soleil avec automatisme chauffer-climatiser
• Fonction de scènes

Le courant total de deux sorties adjacentes ne doit pas dépasser 20 A.

Interra Combo ITR516-16A

- La commande de l'éclairage peut être réalisée avec chaque sortie de l'actionneur Combo
- Le contrôle du chauffage peut être effectué avec chaque sortie de l'actionneur Combo
- Chaque sortie de l'actionneur combo peut être configurée en volet roulant/store à condition que 2 sorties consécutives soient disponibles.
- La configuration volet/store 24V peut se faire avec 4 sorties du module combo. Cependant, elle n'est disponible que sur les quatre premières sorties des blocs (*).
- La configuration Fan Coil 2 tuyaux peut être avec 4 sorties du module combo. Cependant, elle n'est disponible que dans les quatre premières sorties des blocs (*).
- La configuration Fan Coil 4 tubes peut être avec 5 sorties du module combo. Cependant, elle n'est disponible que dans les cinq premières sorties des blocs (*).
- Les fonctionnalités de chaque sortie comprennent, entre autres, des fonctions de temporisation, des portes logiques, des scènes, des fonctions de désactivation, des fonctions forcées, des compteurs d'heures de travail, des contrôles périodiques et différentes configurations pour les télégrammes de retour.
- Mémoire de la dernière situation en cas de panne de courant.

(*) chaque blocs consiste en 6 sorties de l'actionneur, et commence à la sortie 1
